بار زنده کف

مبحث ششم

کاربری:

• جدول ۱-۵-۶

کاهش بار زنده:

• جدول ۷-۵-۶
• جدول ۲-۵-۶

توزیع

• گسترده: ۲-۵-۶
• متمرکز: ۳-۵-۶

مثال

بار زنده را در شرایط زیر حساب کنید:

1. اتاق خواب مسکونی
2. دفتر کار معمولی
3. کلاس درس

مثال

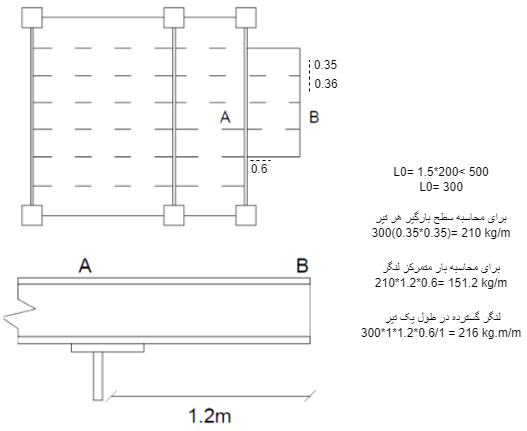

در پوشش بالکن یک ساختمان مسکونی از تیرهای طره فولادی و طاق‌ضربی بین آنها استفاده شده است. لنگر خمشی ناشی از اثر بار زنده در تکیه‌گاه تیر طره AB را محاسبه کنید

مقدار	آیتم
\(0.7 m\)	فاصله تیرهای طره از هم
\(1.2 m\)	طول طره

مثال

مجاور راهرو یک ساختمان مسکونی، بالکنی به صورت طره به ابعاد ۱×۱ متر است. لنگر خمشی ناشی از اثر بار زنده در تکیه‌گاه طره، در یک متر عرض را محاسبه کنید.

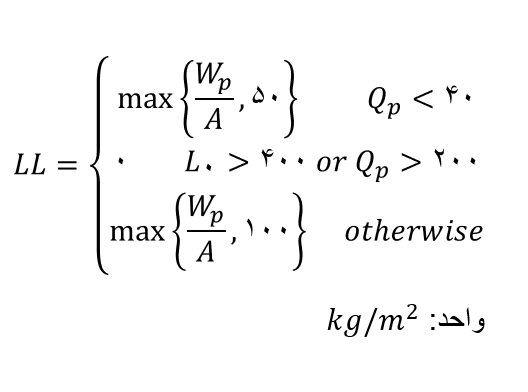

بار زنده تیغ

به شرط جابجایی

مثال

بار زنده گسترده در نظر گرفته شده در قسمتی از یک ساختمان اداری در جدول ذکر شده در صورتی که برای تیغه‌بندی فضاها از دیوارهای ساندویچی که وزن یک متر مربع آن در جدول آمده است استفاده شود، حداقل وزن معادل دیوارهای تقسیم‌کننده وارد بر کف آن قسمت از ساختمان را چه مقدار می‌توان در نظر گرفت؟

مقدار	آیتم
\(450 kg/m^2\)	بار زنده گسترده
\(35 𝑘𝑔/𝑚^2\)	وزن یک متر مربع دیوار ساندویچی

مثال

در یک طبقه از ساختمان اداری به مشخصات زیر، برای تیغه‌بندی از پنل‌های گچی به ضخامت ۱۰ سانتی‌متر استفاده شده است. بار زنده گسترده معادل را محاسبه کنید.

• مساحت: ۲۰۰ مترمربع
• ارتفاع خالص: ۳ متر
• طول تیغه‌ها: ۶۰ متر

مثال

بار زنده وارد بر تیرهای پیرامونی را در سه حالت زیر محاسبه کنید. ارتفاع طبقه ۳.۵ متر.

مقدار	آیتم	توضیحات
\(150kg/m^2\)	وزن تیغه	کاربری فروشگاه کوچک با امکان جابجایی تیغه‌ها
\(170kg/m^2\)	وزن تیغه	کاربری اتاق مطالعه بدون جابجایی در اتاق‌های غربی
\(150kg/m^2\)	وزن تیغه	کاربری سالن عمومی بدون صندلی ثابت و وزن تیغه با امکان جابجایی در کل پلان

مثال

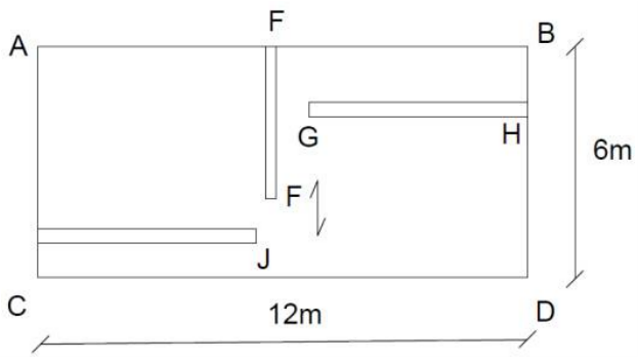

در یک ساختمان مسکونی با مشخصات زیر، بار زنده وارد بر تیرهای پیرامونی را محاسبه کنید.

آیتم	مقدار
وزن کف	\(600 kg/m^2\)
وزن تیغه	\(120 kg/m^2\)
ارتفاع تیغه	\(3m\)
طول تیغه GH , EF	\(3m\)
طول تیغه IJ	\(4m\)

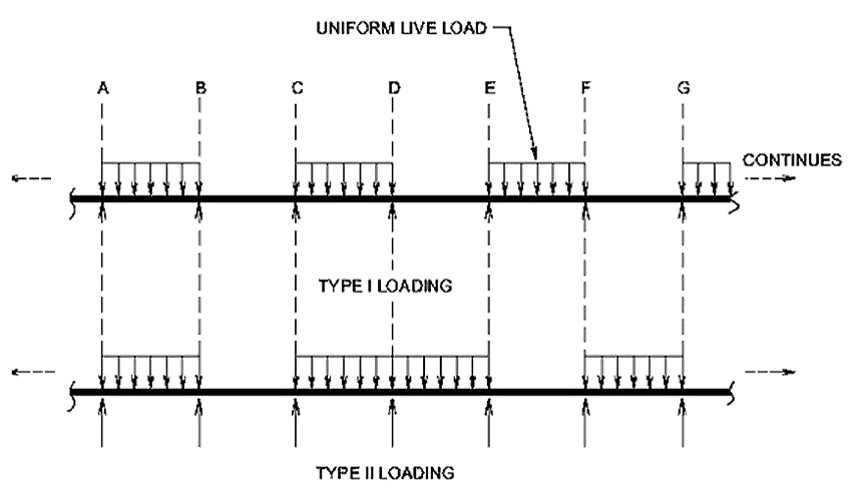

نامناسب‌ترین حالت

1. یک در میان
2. دو دهانه مجاور

مثال

نامناسب‌ترین وضعیت‌های بارگذاری برای لنگر تکیه‌گاه B در تیر زیر را تعیین کنید.

بار زنده نرده و حفاظ

نرده حفاظ یک راه پله ارتفاع ۱.۱ متر داشته و فاصله پایه‌های آن از یکدیگر ۱.۵ متر است. مطلوبست محاسبه لنگر خمشی بحرانی وارد بر این پایه‌ها.

بار ضربه‌ای

مثال

یک دستگاه ژنراتور با موتور دورانی دارای وزن ۱.۵ کیلو نیوتن میباشد. در طراحی سقف نگهدارنده این موتور، بار ناشی از وزن این دستگاه چقدر باید در نظر گرفته شود؟

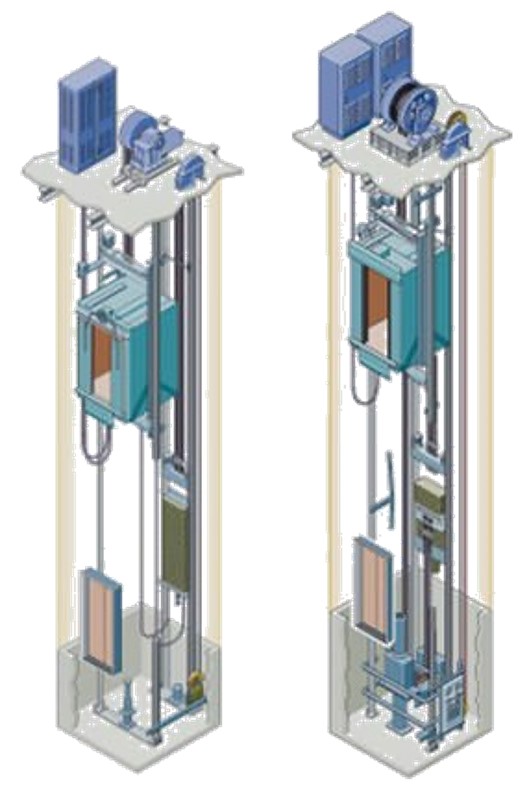

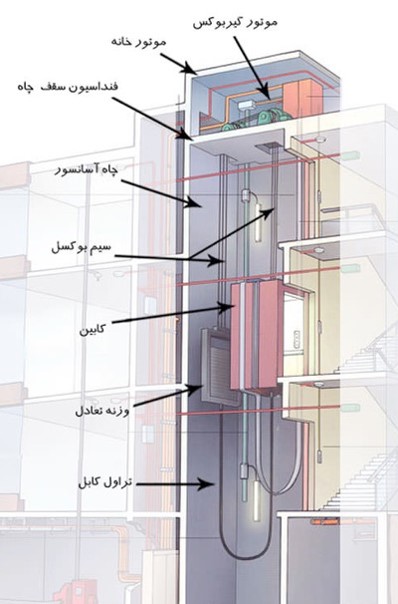

آسانسور

ابعاد و مشخصات: مبحث ۱۵

بار آسانسور

الف	ب

مثال

بار زنده وارد بر اتاقک آسانسور به ظرفیت ۴۵۰ کیلوگرم را محاسبه کنید.

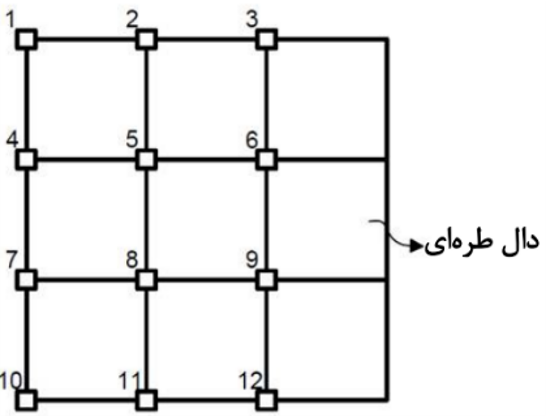

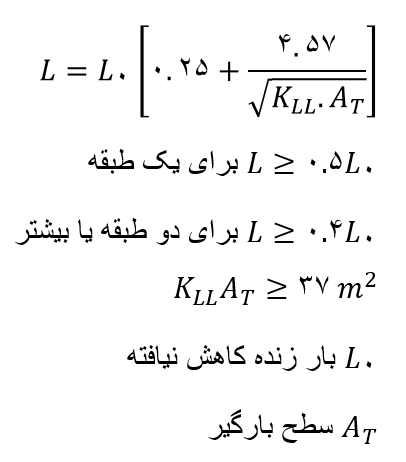

کاهش بار زنده

\(K_{LL}\)	جز سازه‌ای	ردیف
4	ستون‌های داخلی	1
4	ستون‌های داخلی بدون دال‌های طره‌ای	2
3	ستون کناری با دال طره‌ای	3
2	ستون گوشه با دال طره‌ای	4
2	تیر کناری بدون دال طره‌ای	5
2	تیر داخلی	6

1. بقیه اعضای ذکرنشده کامل:

\(K_{LL}\)	جز سازه‌ای	ردیف
1	تیر کناری با دال طره‌ای	7-1
1	تیر طره‌ای	7-2
1	دال یک‌طرفه	7-3
1	دال دوطرفه	7-4
1	اعضایی که خود فاقد ضابطه انتقال پیوسته برش در جهت عمود بر دهانه خود باشند.	7-5

مثال

بار زنده تیر داخلی کف یک دفتر کار اداری معمولی را که دارای ۵۹ مترمربع سطح بارگیر است محاسبه کنید.

کاهش بار زنده بام

مثال

در یک بام معمولی شیب‌دار با شیب ۲۰ درجه، بار زنده وارد بر یکی از تیرهای فرعی با سطح بارگیر ۲۵ مترمربع را محاسبه کنید.

بار برف

• وزن لایه برف
• دوره بازگشت ۵۰ سال
• تابع
• موقعیت جغرافیایی
• چیدمان ساختمان‌های مجاور
• کاربری ساختمان و شکل بام

مثال

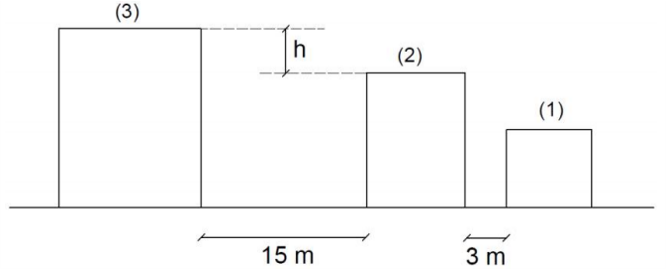

با توجه به شکل زیر، برای چه مقدار (h) ساختمان شماره ۲ برف‌ریز محسوب می‌شود؟

مثال

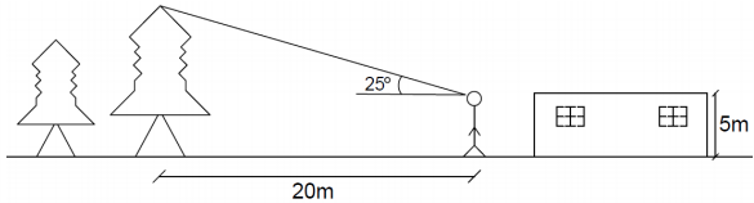

یک سازه که در مجاورت جنگل قرار دارد را در نظر بگیرید. در صورتی که ارتفاع دید را ۱۷۰ سانتیمتر و زاویه دید تا نوک درخت را ۲۵ درجه در نظر بگیریم، وضعیت ساختمان را از نظر برف‌گیری تعیین کنید.

مثال

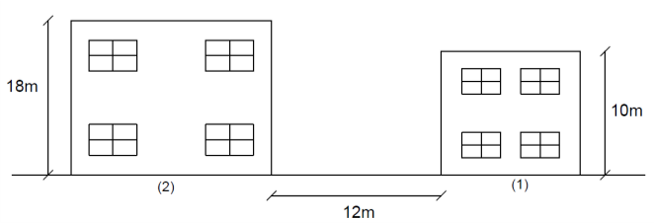

دو ساختمان با مشخصات نشان داده شده در شکل زیر در شهر یزد قرار گرفته‌اند. اگر جان‌پناهی به ارتفاع ۸۰ سانتیمتر بر روی ساختمان ۲ بسازیم، وضعیت برف‌گیری ساختمان ۲ را مشخص کنید.

\(𝑃_𝑟=0.7 𝑘𝑁/𝑚^2\)

مثال

گروه ناهمواری ساختمان زیر را تعیین کنید؟

مثال

مقطع یک ساختمان تجاری در شهر آبعلی دارای سقف شیشه‌ای به صورت زیر می‌باشد. در صورتی که ضریب شرایط دمایی یک باشد، بام برف ریز و گروه ناهمواری محیط زیاد باشد، شدت بار متوازن برف روی این سقف را محاسبه نمایید.

مثال

محوطه حیاط یک ساختمان اداری در تهران که از هر چهار طرف توسط ساختمان های ۶ طبقه احاطه شده، قرار است با سقف سبک پوشانده شود. زیر سقف بام باز و بدون گرمایش می‌باشد و پوشش بدون شیب است. اگر سطح بادگیر هر یک از ستونهای پوشش ۳۶ متر مربع باشد، مقدار بار برف متوازن هر ستون را محاسبه کنید.
